Герметизирующие манжеты Тип 1 (Тип I) и герметизирующие манжеты Тип 2 (Тип II): в чём отличие?
1. В названии: различие прописано в ТУ 2531-005-01297858-2000 и ТУ 2531-007-01297858-2002.
Манжеты первого типа обозначаются: Тип 1, Тип I, прессованные, гофрированные.
Манжеты второго типа обозначаются: Тип 2, Тип II, конусные.
Обозначение «гофрированные» все больше используется для манжет обоих типов
2. В конструкции и сырье.

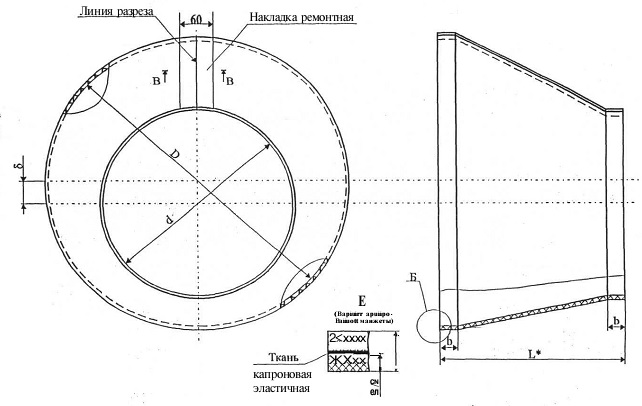

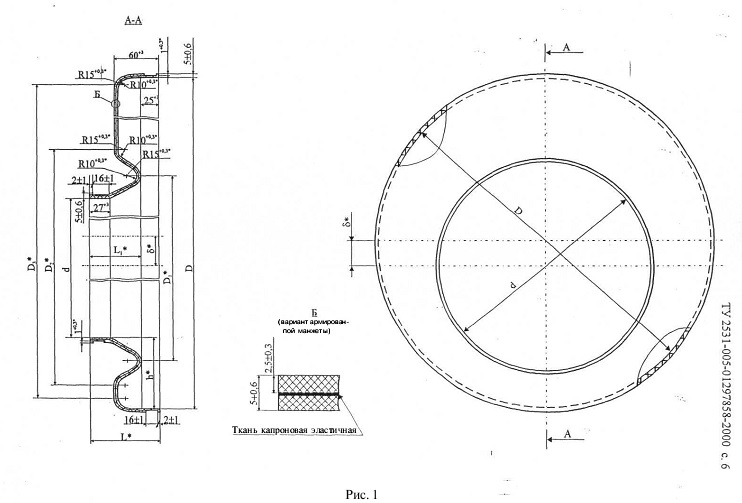

Манжеты обоих типов изображены на чертеже из ТУ 2531-005-01297858-2000, где хорошо видно их конструктивное отличие.
Кроме того, для изготовления герметизирующих манжет Тип 2 используется вулканизированная резина, а манжеты Тип 1 изготавливаются из сырой резины с вулканизацией на специальных формах.
3. В допусках на размеры
Как видно из конструкции, герметизирующие манжеты Тип 1 имеют достаточно жёсткий допуск на размеры.
В то же время, герметизирующие манжеты Тип 2 легко адаптируются к возможным неточностям размеров. Такое иногда происходит при ошибке в проектировании трубопровода или при неточностях в заказе.
Манжету герметизирующую Тип II легко можно адаптировать к трубе большего диаметра или к футляру меньшего диаметра просто заменив и сдвинув стягивающий хомут.
4. В цене
На сегодняшний день манжеты Тип 1 практически не используются. И главная причина этого – серьёзная разница в цене.
Герметизирующие манжеты Тип 2 стоят в разы дешевле. Разница на некоторых размерах достигает 10 раз!
Поскольку функционал у обоих типов манжет одинаков, эта разница привела к тому, что на российском рынке 99% герметизирующих манжет второго типа.
