ОНК
- опорно-направляющие кольца.
ТУ 1469-001-01297858-98
ТУ 1469-001-53597015-01
ТУ 1469-003-35197364-2002
Использование: Опорно направляющие кольца ОНК используются при
строительстве подземных переходов трубопроводов.
Кольца ОНК служат для размещения и протаскивания трубы внутри
защитного кожуха трубной плети.
Назначение: Опорно направляющие кольца ОНК
выполняют несколько функций.
- они воспринимают нагрузку трубопровода
и передают ее защитному кожуху.
- кольца служат скользящими элементами при
протаскивании плети в кожухе.
- при эксплуатации ОНК являются диэлектрическим
изолятором между трубопроводом и кожухом.
Количество на 1 погонный метр трубы. Это самый распространенный вопрос при заказе ОНК. Уважаемые господа!
Количество опор и расстояния между ними определяются расчетом и
указываются в рабочих чертежах. То есть только проектирующая организация может указать Вам количество колец на погонный метр.
Материал диэлектрика опорного элемента (лыжи). Самым важным элементом опорно-направляющего кольца является полимерная лыжа. От ее материала и от ее конструкции зависит работа всего кольца.
Наши лыжи изготовлены из сверхвысокомолекулярного полиэтилена (СВМПЭ). Что это значит? По сравнению с обычным полиэтиленом у наших колец лучшее скольжение и более надежная электроизоляция.
Конструкция опроного элемента ОНК. Мы изготавливаем опорные элементы (лыжи) кольца ОНК из монолита сверхвысокомолекулярного полиэтилена.
То есть в отличие от пустотелых лыж некоторых производителей наши кольца выдерживают большую нагрузку.
Высота опорного элемента стандартного ОНК.
При диаметре ОНК менее 108мм высота опорного элемента составляет 30мм.
Для ОНК от 108мм до 300мм - высота опорного элемента 32мм
У опорно-направляющих колец для труб более 300мм высота опорного элемента 56мм.
Под высотой опорного элемента подразумеваем максимальное расстояние по нормали от верхней точки опорного элемента до поверхности трубы без дополнительной прокладки.
По согласованию с заказчиком наша компания изготавливает ОНК с другими высотами опорного элемента.
Виды колец ОНК. В зависимости от конструкции диэлектрической опоры, кольца ОНК делятся на роликовые и ползунковые.
Роликовые опоры используют при прокладке плети в защитных кожухах
большой длины.

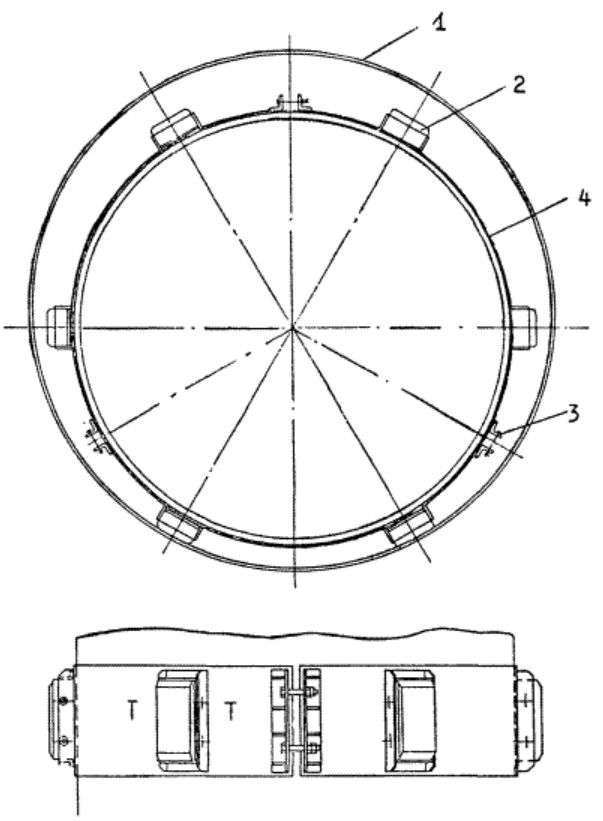

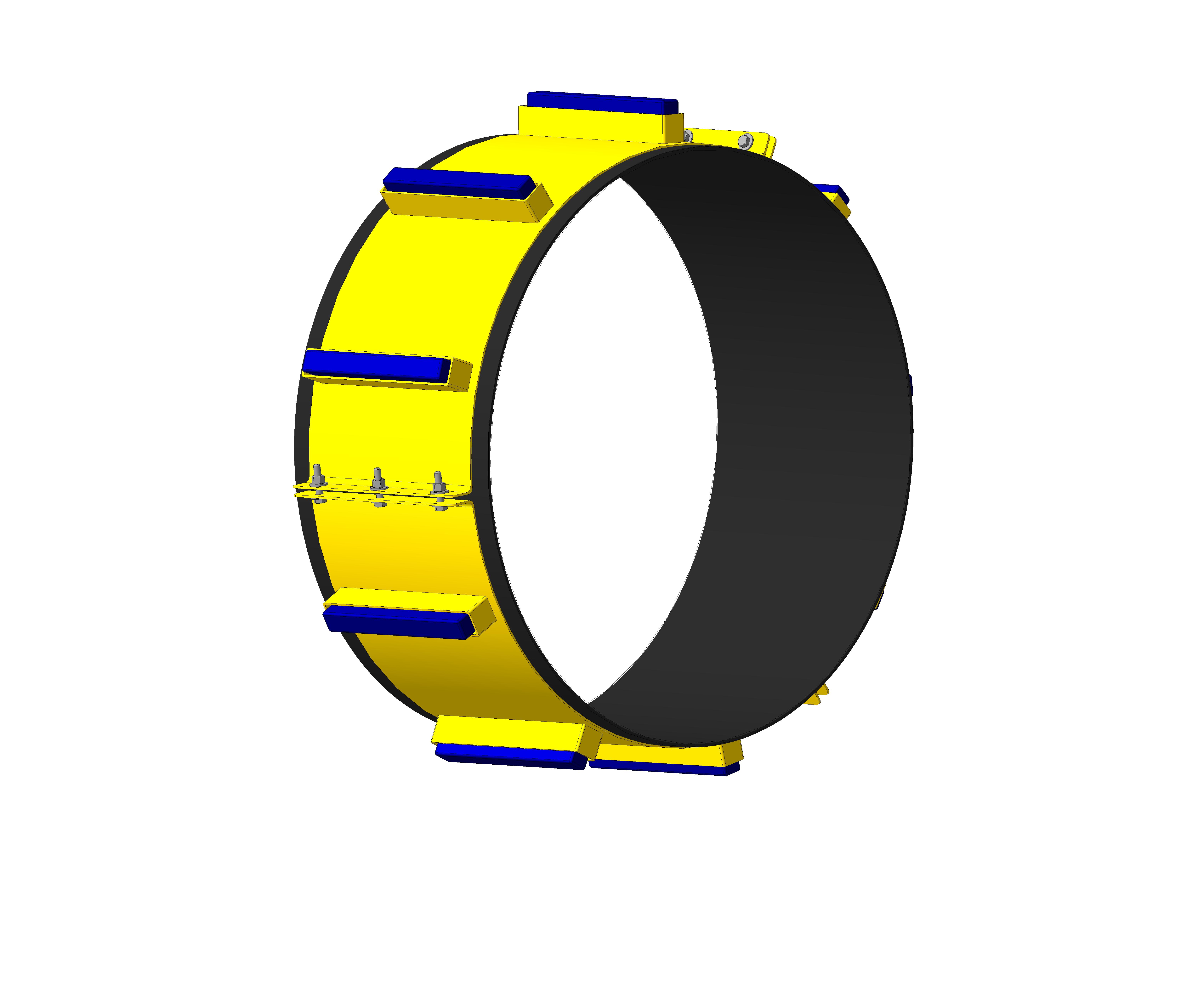

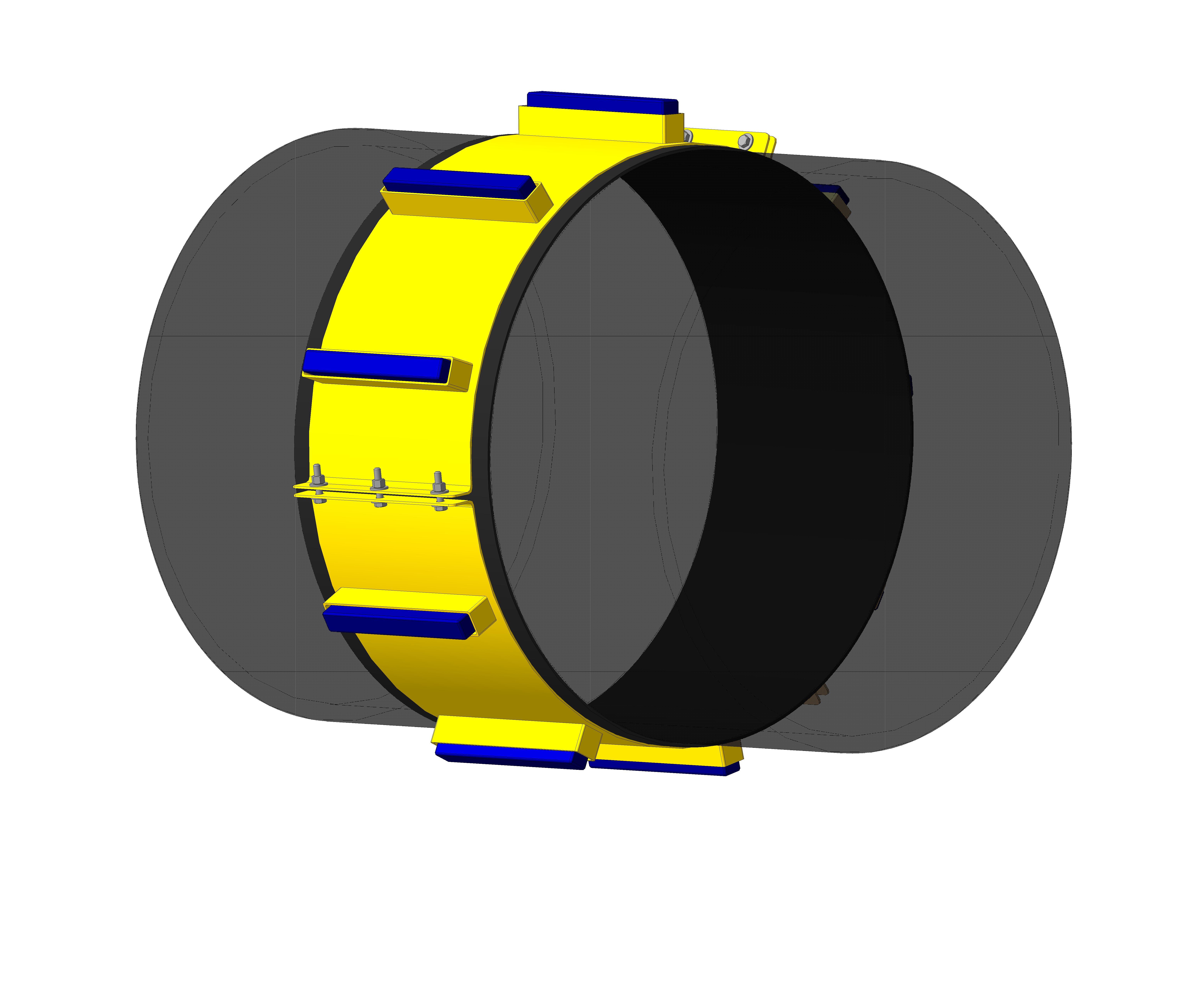

Строение опорно-направляющего кольца ОНК.
1 - кожух
2 - неметаллический опорный элемент
3 - болтовое соединение сегментов
4 - сегмент опорного кольца

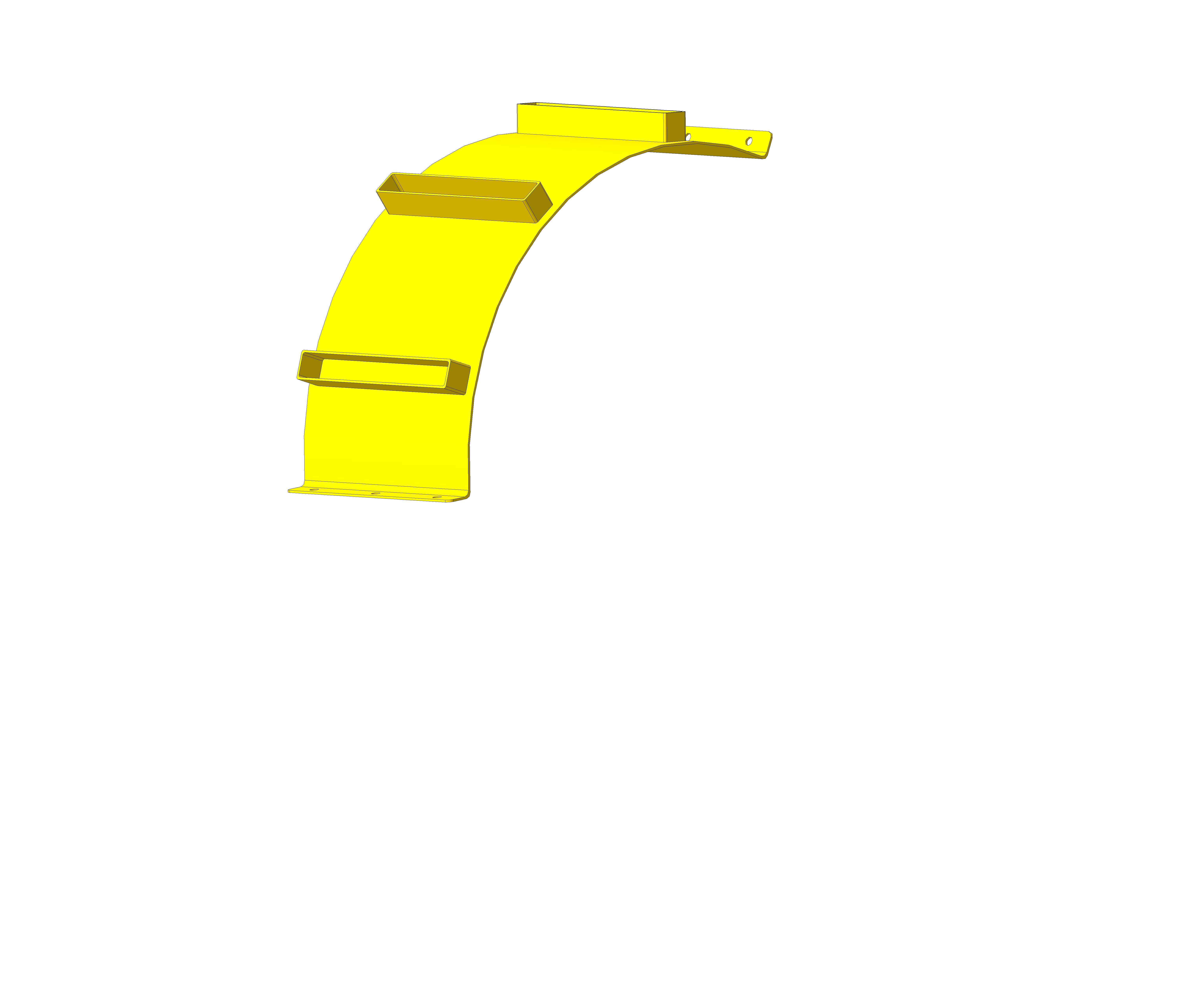

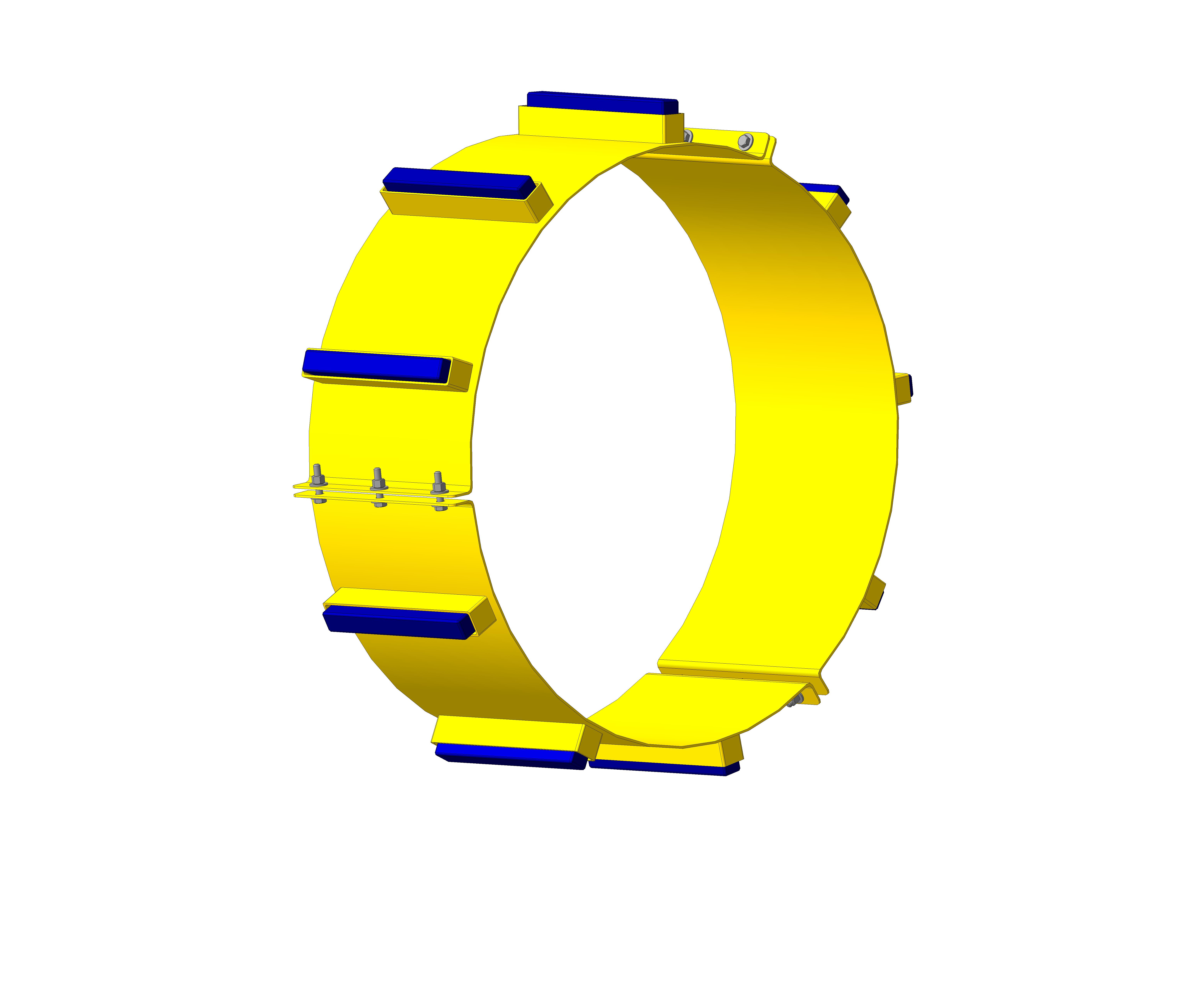

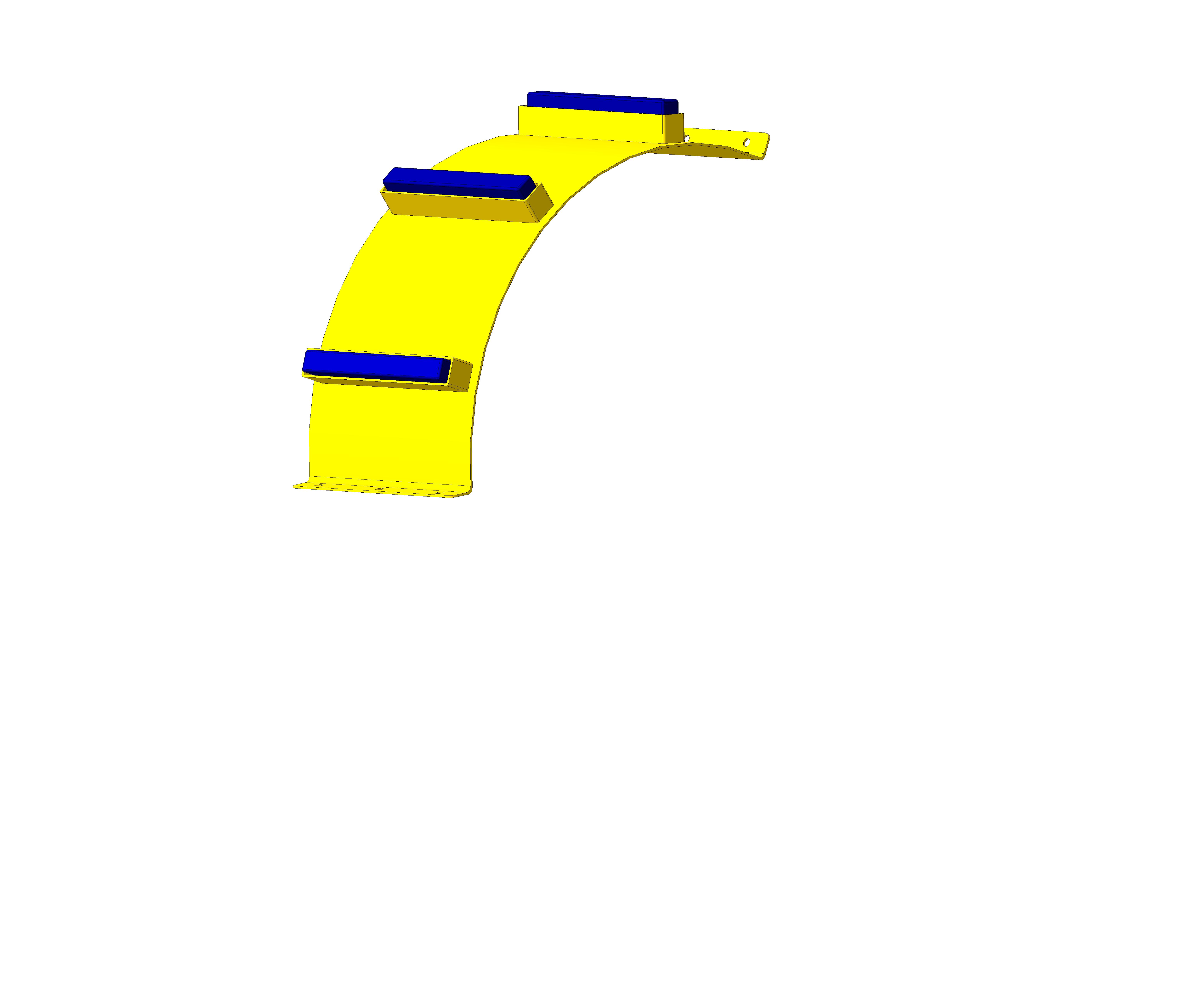

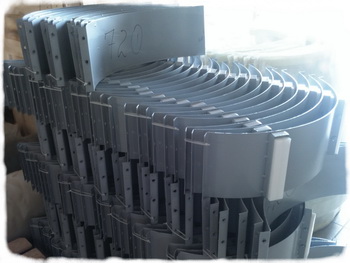

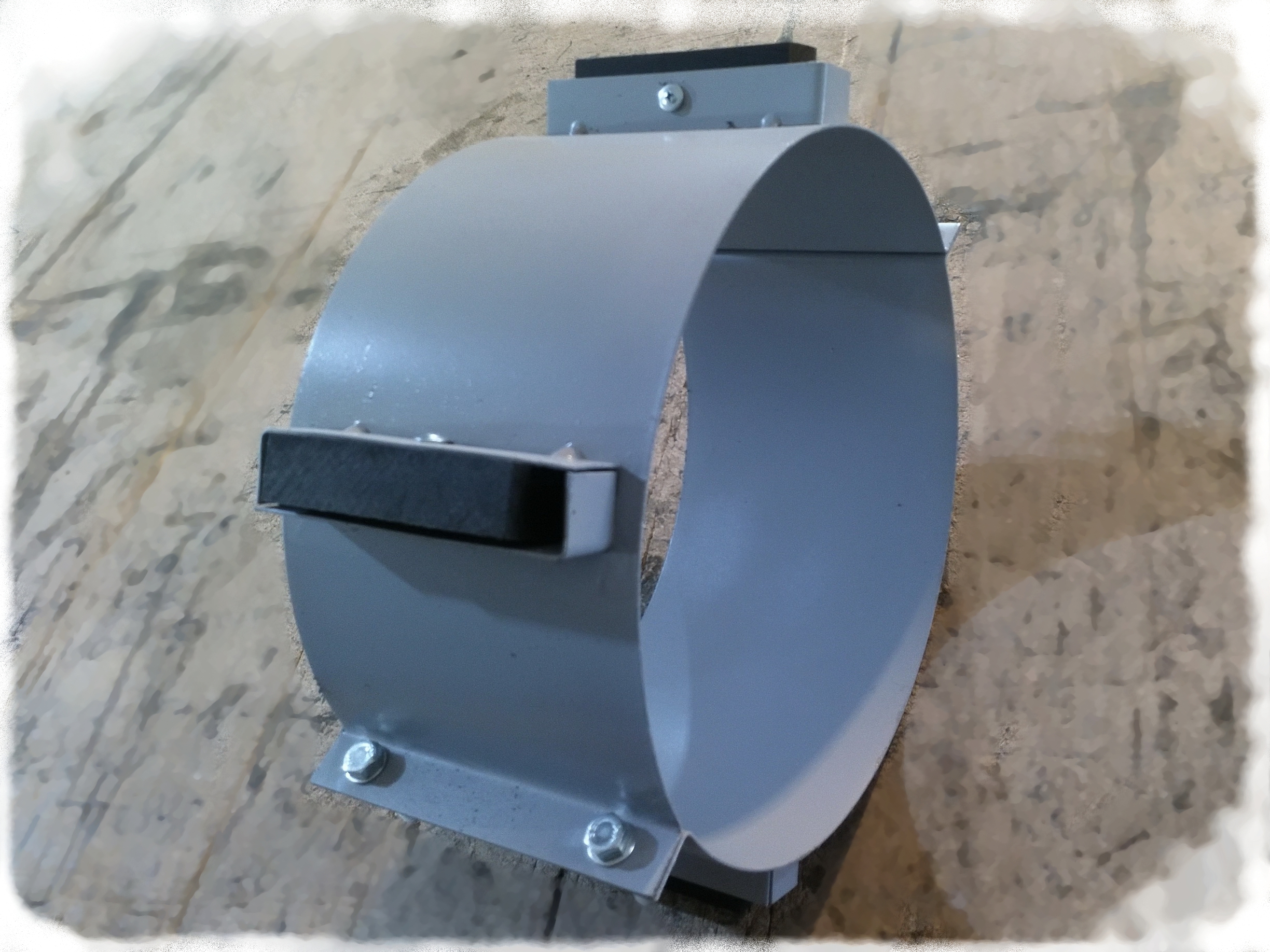

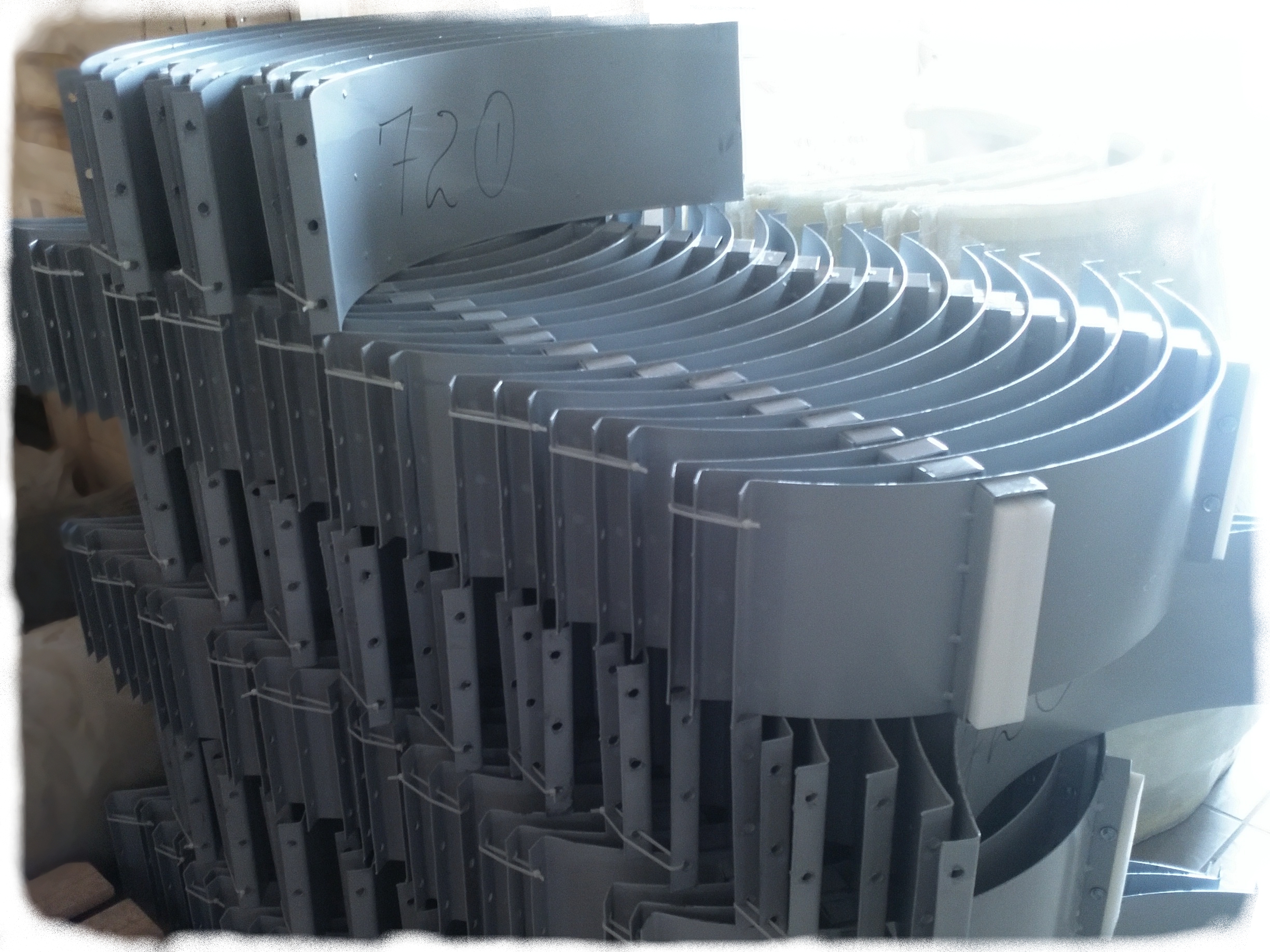

Опорно-направляющее кольцо (ползунковая опора)
производится в виде сегментов, соединенных болтами, и опорных
элементов (подушек), изготавливаемых из диэлектрических материалов
(полиэтилен, полиуретан, текстолит и др).
Полимерные ОНК. Опорно-направляющие кольца могут быть изготовлены
полностью из полимерных материалов (полиэтилен, полиамид, полиуретан). В этом
случае такие кольца называют спейсерами.
Мы производим ОНК согласно требованиям ТУ
1469-001-01297858-98, ТУ 1469-001-53597015-01 и ТУ 1469-003-35197364-2002
Вся производимая нами продукция сертифицирована. Опорно-направляющее кольцо ОНК. Сертификат соответствия.
Процесс создания и использования опорно-направляющих колец нашего производства схематично можно представить так:
Грамотная технология и производственный контроль позволяют нам держать качество изготовления на постоянно высоком уровне.
С другой стороны, работая непосредственно с производителем, Вы всегда имеете самые оптимальные цены.
Поставка осуществляется со склада. Доставка до терминала ТК "Деловые линии" для всех наших клиентов бесплатно.
Наши специалисты готовы ответить на любые дополнительные вопросы.
